Hoe plaats je zelf een radiator?

Meestal wordt de installatie van radiatoren overgelaten aan vakmannen. Toch is het een klus die je, mits wat inzicht in sanitaire installaties en wat handigheid, zelf kan aanpakken. We tonen hoe je te werk gaat.



Beugels plaatsen

Plaats je radiatoren voor een goede luchtcirculatie zeker 10 cm boven de grond. Daarom worden radiatoren vaak opgehangen en niet direct op de grond geplaatst. De montage begint dan ook met het ophangen van de nodige beugels of rails.

Meten

Meten is weten. Haal er een plooimeter bij. Afhankelijk van waar het onderblok van de radiator moet komen, kan je gaan bepalen hoe de ophangbeugels moeten geplaatst worden. Dit verwarmingsblok monteer je volgens een middenmuurplaatsing. De watertoevoer moet dus netjes in het midden van de radiator uitkomen. Dit kan uiteraard verschillen van radiator tot radiator. Raadpleeg steeds de handleiding.

Je hangt de radiator aan twee rails of beugels vast tegen de muur. Je plaatst deze profielen op een manier dat ze niet té hoog hangen, zodat je het ganse blok er later nog makkelijk op kan haken. Anderzijds plaats je de rails ook niet té laag, zodat je onderaan nog de nodige koppeling kan maken met het watertoevoer én voor een goede luchtcirculatie kan zorgen. Neem er je waterpas bij om zeker te zijn dat je recht werkt.

Opbouw kader

De rails zijn voorzien van enkele openingen. Langs die gaten kan je de rails aan de muur bevestigen met schroeven of bouten en pluggen. Teken de posities af. Pak er je klopboormachine en een steenboor bij van dezelfde diameter als de plug en boor uit. Bevestig met je schroefboormachine nog de bouten met de gepaste plug, zodat beide rails muurvast zitten. Wacht nog even met de radiator aan de voorziene haken te plaatsen. Eerst werk je nog het onderblok af.

Tip
De grootste klus is misschien wel alle radiatoren veilig en wel transporteren naar de verschillende ruimtes waar ze moeten komen. Zoek hiervoor hulp. Zeker als je via de trap omhoog moet. De radiatoren zijn veiligheidshalve ingepakt met beschermende folie. Laat deze zo lang mogelijk zitten zodat je het email niet gaat beschadigen. Een kras is immers vlug gemaakt!



Het sanitaire luik

Eens de rails vasthangen, kan je de sanitaire koppelingen maken, zodat het cv-water in de radiator kan circuleren.

Onderblok

Nu de radiator nog niet aan de rails hangt, is er nog voldoende plaats om het onderblok te installeren. Kijk in de handleiding hoe ver het van de muur moet zitten. Zo kan je de waterleidingen - die al zouden moeten klaarzitten - op de juiste maat brengen. Daarna breng je de (alpex)buis met de watertoevoer op lengte. Gebruik daarvoor een buizensnijder.



Kalibreren

Waar de buis is afgekort, kan de diameter ietwat vervormd zijn. Je maakt die opnieuw mooi rond met behulp van een kalibreerhulpstuk. Gebruik de juiste diameter en forceer zeker niet te veel, anders kan je geen waterdichte aansluiting garanderen.



Klemkoppeling

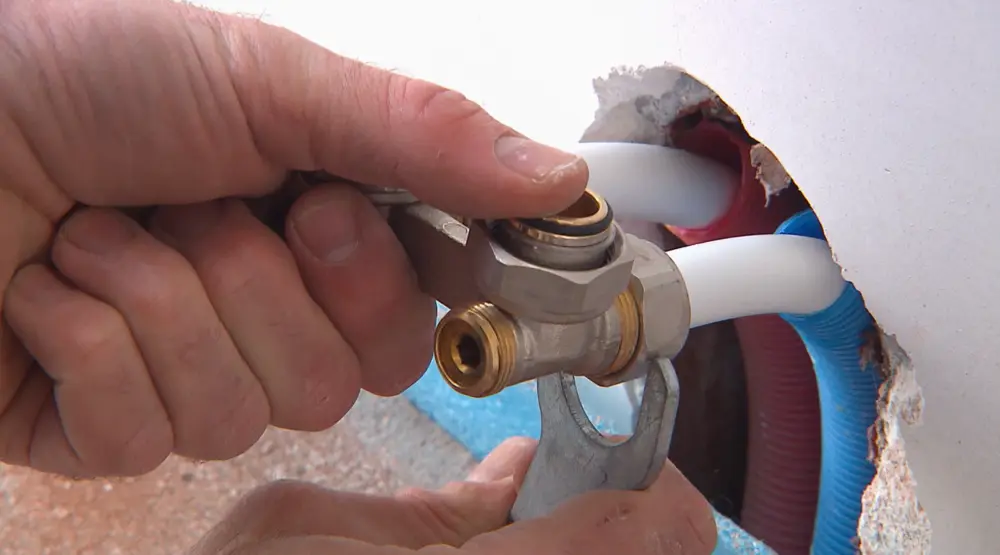

Bij de meeste radiatoren gebeuren de aansluitingen met klemkoppelingen. Om zo’n koppeling te maken plaats je alle onderdelen in de juiste volgorde. Schuif eerst de wartelmoer over het buisuiteinde, daarna de knelring (ook wel 'tonnetje' genoemd), en tenslotte plaats je in de buis in het effectieve koppelstuk. Let erop dat het eindstuk er mooi recht op zit, anders krijg je problemen met de afdichting. Als alles goed zit, kan je het onderblok nu aankoppelen. Duw de uiteinden goed over de openingen en span alles goed aan door de wartelmoer vast te draaien met een steeksleutel..

Draai de kraan voorlopig dicht met een inbussleutel, zodat er nog geen water uit kan spuiten. Later kan je die altijd opendraaien wanneer je druk wil hebben. Vergeet uiteraard niet om de eindstop erop te bevestigen.

Radiator ophangen

Op de rails komen er nog afstandhouders, zodat het verwarmingsblok overal op dezelfde afstand van de muur komt te zitten en dus optimaal zijn stralingswarmte kan afgeven. Plaats de radiator op de voorziene beugels van het kader. Haal er eventueel extra hulp bij voor deze plaatsing. Draai daarna nog de klemmen van de rails vast, zodat het geheel stevig gemonteerd zit.



Openingen vullen

Ontluchter

Op een radiator zijn er vier openingen die gevuld moeten worden. Een van de openingen is sowieso bestemd voor de ontluchter. Die plaats je zo ver mogelijk van de toevoer. Gebruik een waterpomptang. Komt de watertoevoer centraal uit op het verwarmingselement, dan dien je de ontluchter links- of rechtsboven te plaatsen. Stel dat de aansluiting linksonder verloopt, dan plaats je die rechtsboven.

De ontluchter is normaal al voorzien van een dichtingsrubber. Je hoeft in dat geval geen afdichtingskoord meer aan te brengen. Op de resterende openingen plaats je nog een stop.



Onderverdeelstuk

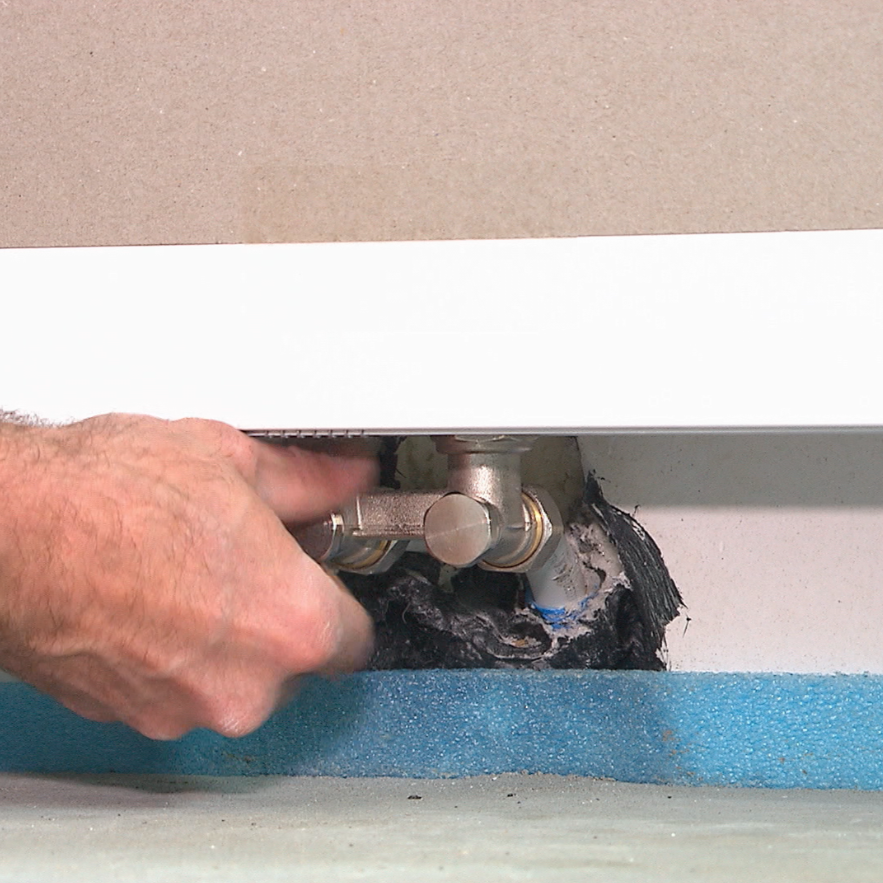

Helemaal onderaan de radiator zitten nog enkele doppen. Deze draai je met de hand los om het onderverdeelstuk erop te plaatsen, dat je eerder hebt vastgemaakt aan het buizenwerk. Zet alles vast met een platte sleutel.



Thermostaatknop

Elke radiator moet je individueel kunnen regelen. Dat gebeurt met de thermostaatkop. Waar je die moet plaatsen, kan je zien aan de radiator zelf. Daar waar er een buisje zit ingewerkt nabij de opening, moet de thermostaatkop komen. Dat gebeurt in twee stappen.

Eerst plug je de insertradiator in de opening. Dit mechanisme regelt het debiet van het water dat door de radiator moet stromen en dus ook de thermostaat. Zet vast met een platte sleutel. Daarna plaats je de thermostaatkop. Zet die vast met de hand en draai open, zodat het circuit niet afgesloten is – dit om straks te ontluchten. Daarna zet je opnieuw de kraan van het onderverdeelstuk open met een inbussleutel. Vergeet de eindstoppen niet terug te plaatsen.

Warm water

In de technische ruimte kan je daarna de flexibel van het circuit aansluiten op je cv-ketel. Laat de druk oplopen tot 1,5 bar. Verder moet je de radiatoren ook eerst ontluchten.
